Armering från stångstål - bock- och klippmaskiner
CPT erbjuder i nära samarbete med Schilt Engineering www.schiltbv.nl ett brett sortiment av bocknings- och klippmaskiner för stångstål Ø 6-50mm
Lösningar fås som manuell, semi-automatisk eller helautomatisk, allt efter behov.

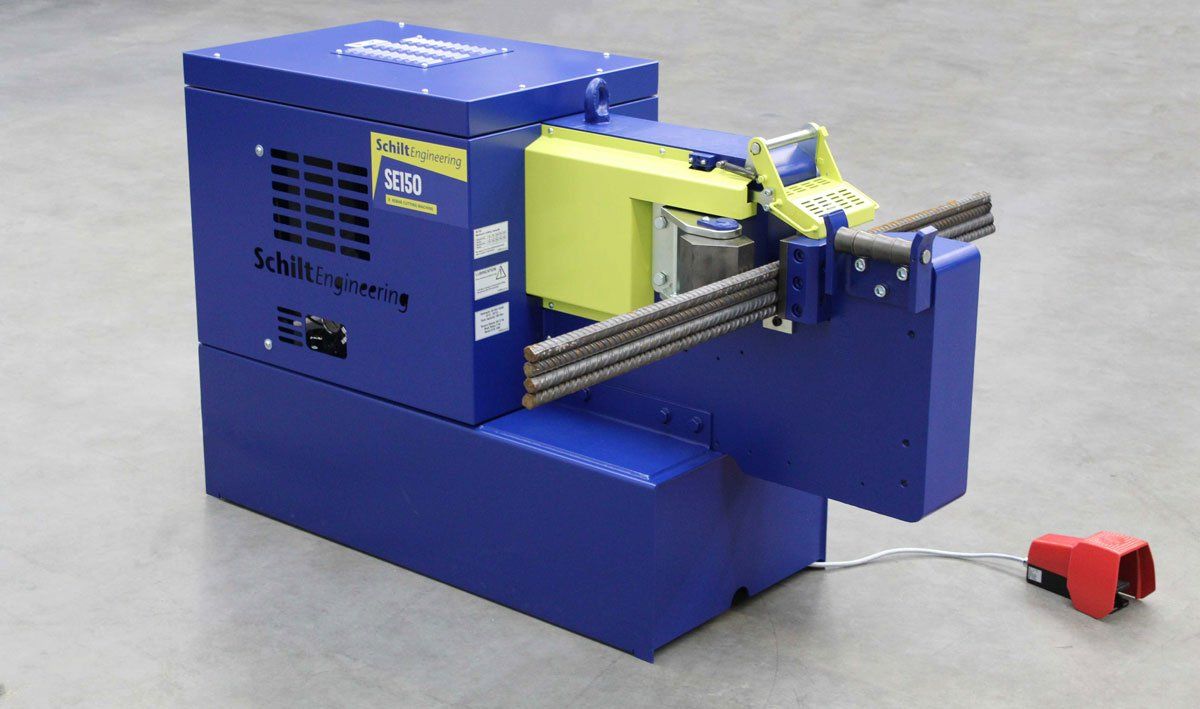

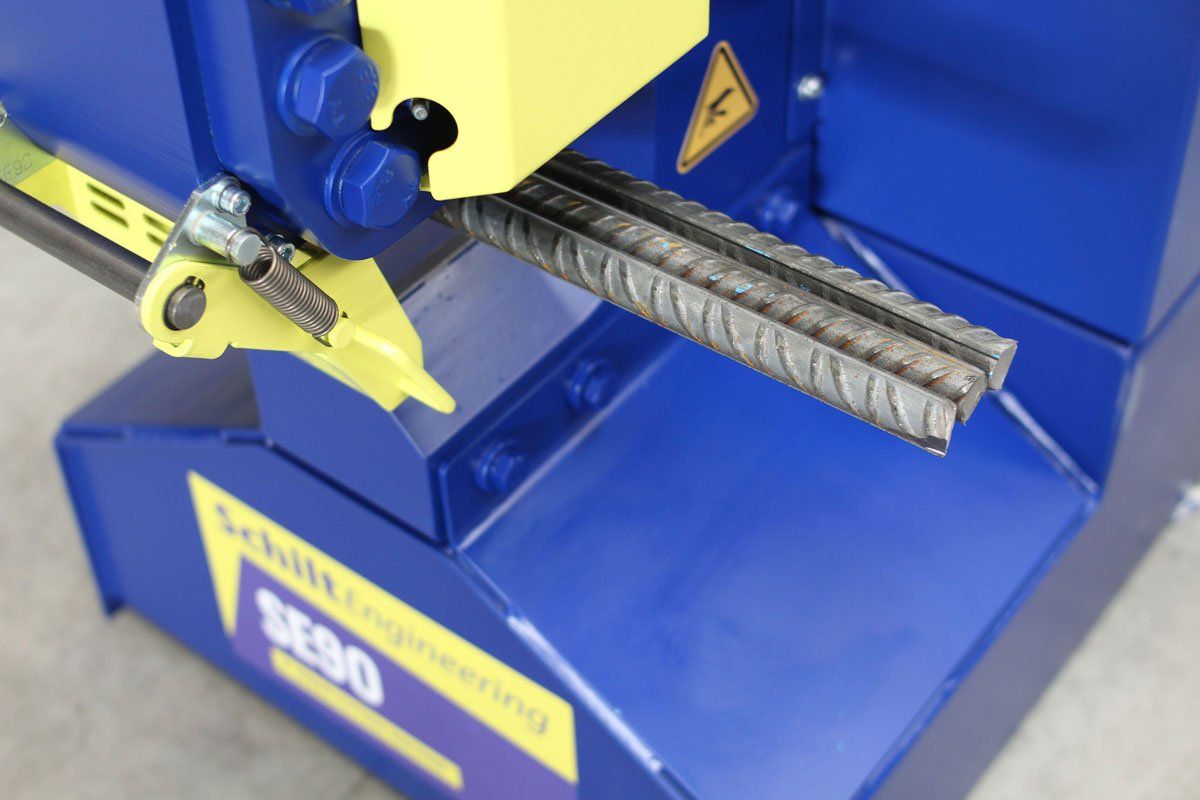

SE 90-150 Hydraulisk klippmaskin
En stark och robust maskin som snabbt klipper de uppmätta längderna av stångstål.
| SE90 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Klipp kapacitet (med drag-styrka upp till 850N/mm2 | |||||||||||
| Stång-diameter (mm) | Ø6 | Ø8 | Ø10 | Ø12 | 14 | 16 | Ø20 | Ø25 | Ø28 | Ø32 | Ø40 |
| Max antal stänger Pr. klipp ved 450N / mm² | 45 | 25 | 18 | 12 | 9 | 7 | 4 | 3 | 2 | 2 | 1 |
| Max antal stänger Pr. klipp ved 850N / mm² | 30 | 16 | 10 | 8 | 6 | 5 | 3 | 2 | 1 | 1 | - |
| SE150 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Klipp kapacitet (med drag-styrka upp till 850N / mm2) | |||||||||||||
| Stång-diameter (mm) | Ø6 | Ø8 | Ø10 | Ø12 | 14 | 16 | Ø20 | Ø25 | Ø28 | Ø32 | Ø40 | Ø45 | Ø50 |
| Max antal stänger Pr. klipp ved 450N / mm² | 60 | 50 | 40 | 28 | 20 | 14 | 9 | 6 | 4 | 3 | 2 | 1 | 1 |
| Max antal stänger Pr. klipp ved 850N / mm² | 60 | 32 | 28 | 14 | 12 | 8 | 6 | 4 | 3 | 2 | 1 | 1 | - |
Vi är redo att hjälpa dig

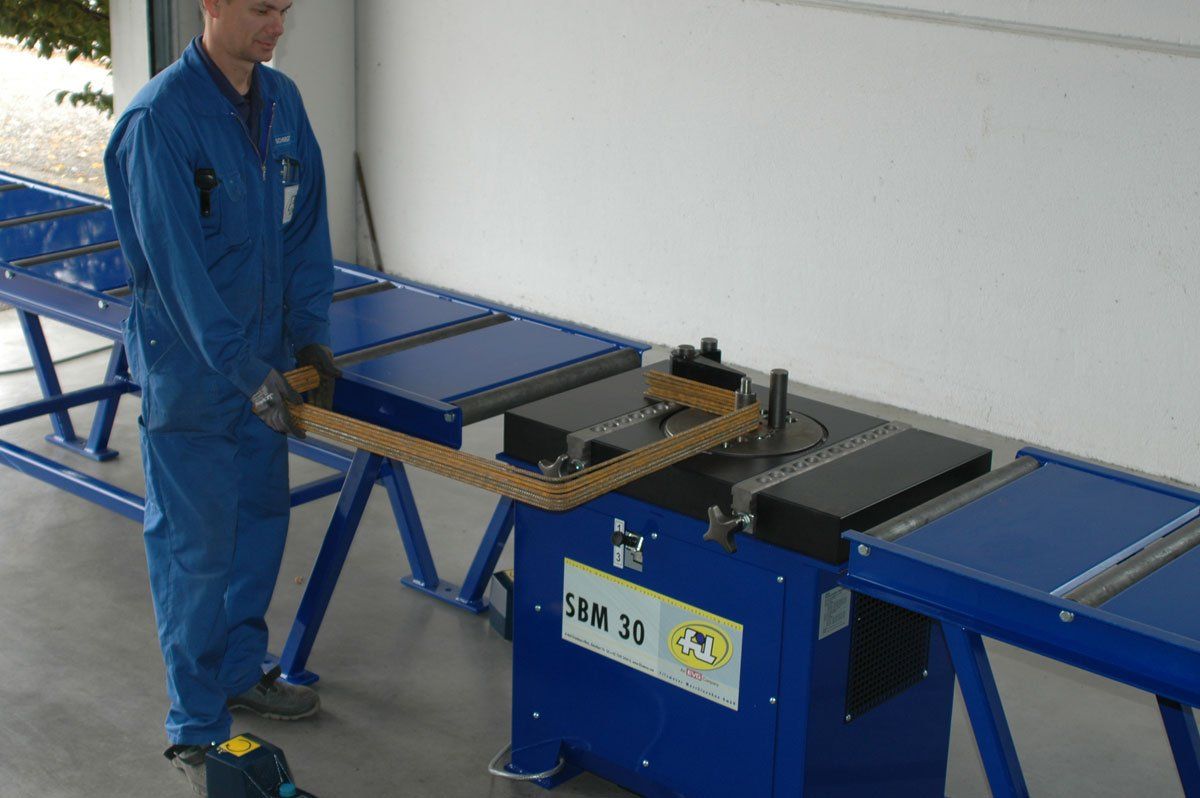

SBS 30 - SBS40/SBC40- SBS60/SBC60 Bockmaskin
En bockmaskin som är enkel att betjäna samt enkel att underhålla och rengöra.
Maskinen fås med en simpel 3-vinkelsstyring eller en automatisk styrning med bockningsprogram, vinkelkorrigering och pekskärm
| Tekniska specifikationer | SBS 30 | |||
|---|---|---|---|---|
| Bockningskapacitet | Enkeltbockning (450N/mm²) | Enkelbockning (650N/mm²) | Enkelbockning (850N/mm²) | |
| Antal | Stång | Stång | Stång | |
| 6x | Ø10 mm | Ø10 mm | Ø10 mm | |
| 4x | Ø14 mm | Ø12 mm | Ø12 mm | |
| 3x | Ø20 mm | Ø18 mm | Ø14 mm | |
| 2x | Ø25 mm | Ø22 mm | Ø20 mm | |
| 1x | Ø32 mm | Ø28 mm | Ø25 mm | |
| Kontroll | Manuellt | Manuellt | Manuellt | |
| Drive | Elektrisk | Elektrisk | Elektrisk |

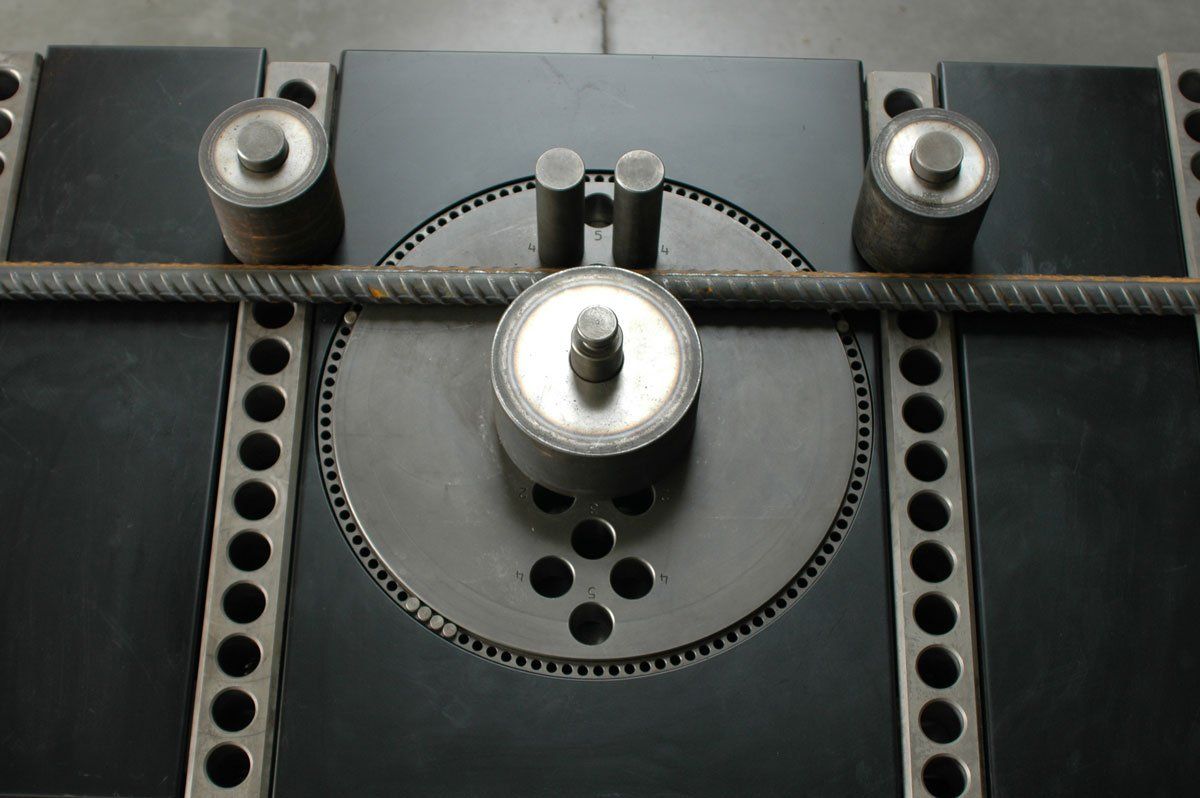

| Tekniska specifikationer | SBS 40 / SBC 40 | |||
|---|---|---|---|---|
| Bocknings-kapacitet | Enkelbockning (450N/mm²) | Enkelbockning (650N/mm²) | Enkelbockning (850N/mm²) | |
| Antal | Stång | Stång | Stång | |
| 6x | Ø16 mm | Ø16 mm | Ø16 mm | |
| 4x | Ø25 mm | Ø25 mm | Ø20 mm | |
| 3x | Ø28 mm | Ø25 mm | Ø24 mm | |
| 2x | Ø32 mm | Ø28 mm | Ø25 mm | |
| 1x | Ø40 mm | Ø38 mm | Ø32 mm | |
| Kontroll | SBS 40 Manuell / SBC 40 automatiskt | SBS 40 Manuell / SBC 40 automatiskt | SBS 40 Manuell / SBC 40 automatiskt | |
| Drive | Elektrisk | Elektrisk | Elektrisk |

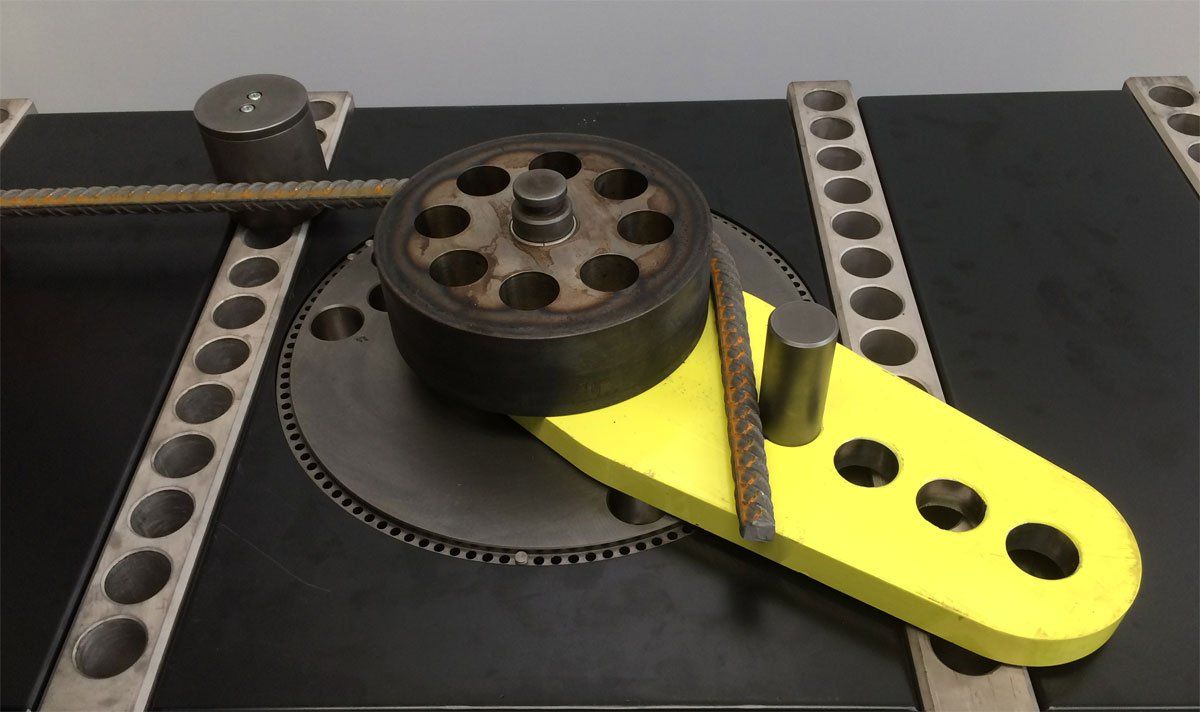

| Tekniska specifikationer | SBS 60 / SBC 60 | |||
|---|---|---|---|---|
| Bochnings-kapacitet | Enkelbockning (450N/mm²) | Enkelbockning (450N/mm²) | Enkelbockning (850N / mm²) | |
| Antal | Pol | Pol | Pol | |
| 8x | Ø12 mm | Ø12 mm | Ø12 mm | |
| 5x | Ø20 mm | Ø20 mm | Ø20 mm | |
| 3x | Ø35 mm | Ø32 mm | Ø28 mm | |
| 2x | Ø40 mm | Ø35 mm | Ø32 mm | |
| 1x | Ø60 mm | Ø50 mm | Ø40 mm | |
| Kontroll | SBS 60 Manuell / SBC 60 automatiskt | SBS 60 Manuell / SBC 60 automatiskt | SBS 60 Manuell / SBC 60 automatiskt | |
| Drive | Elektrisk | Elektrisk | Elektrisk |

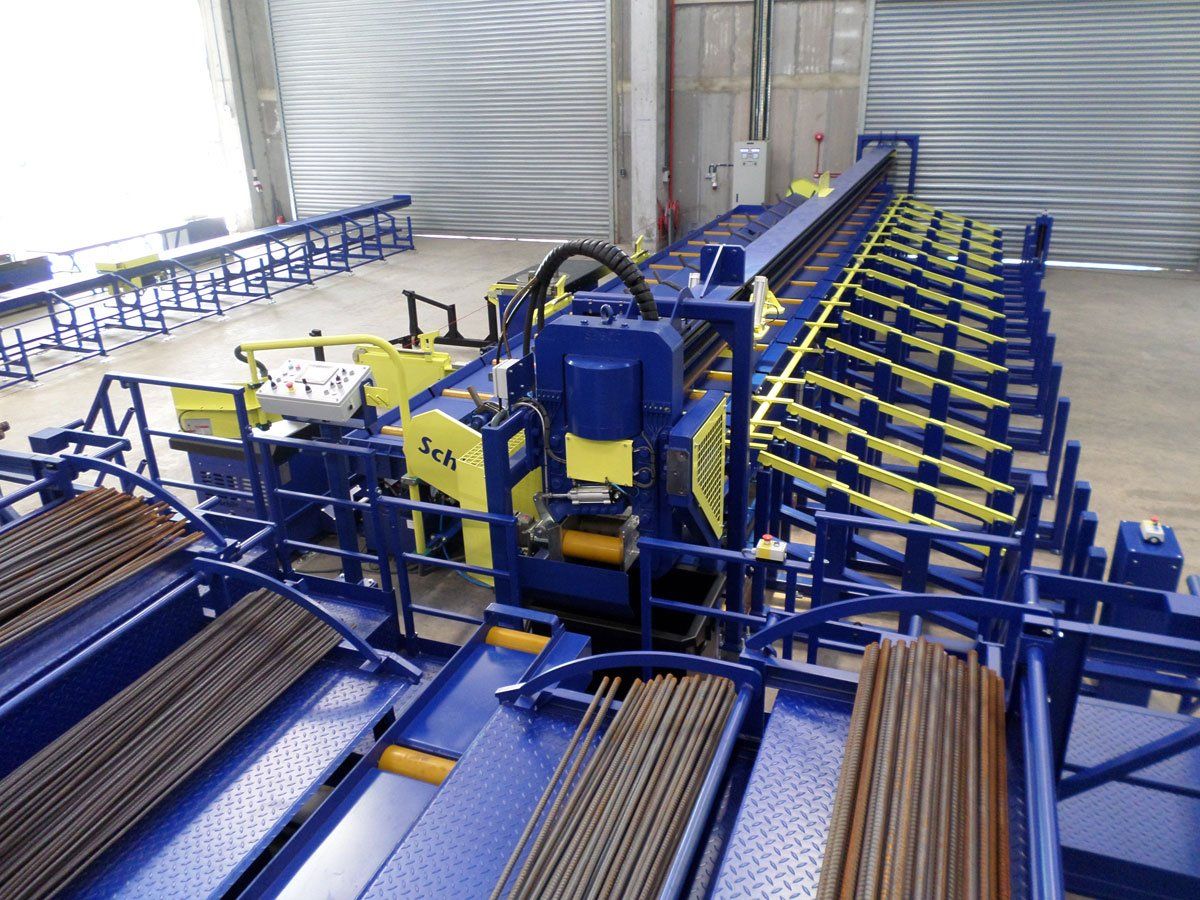

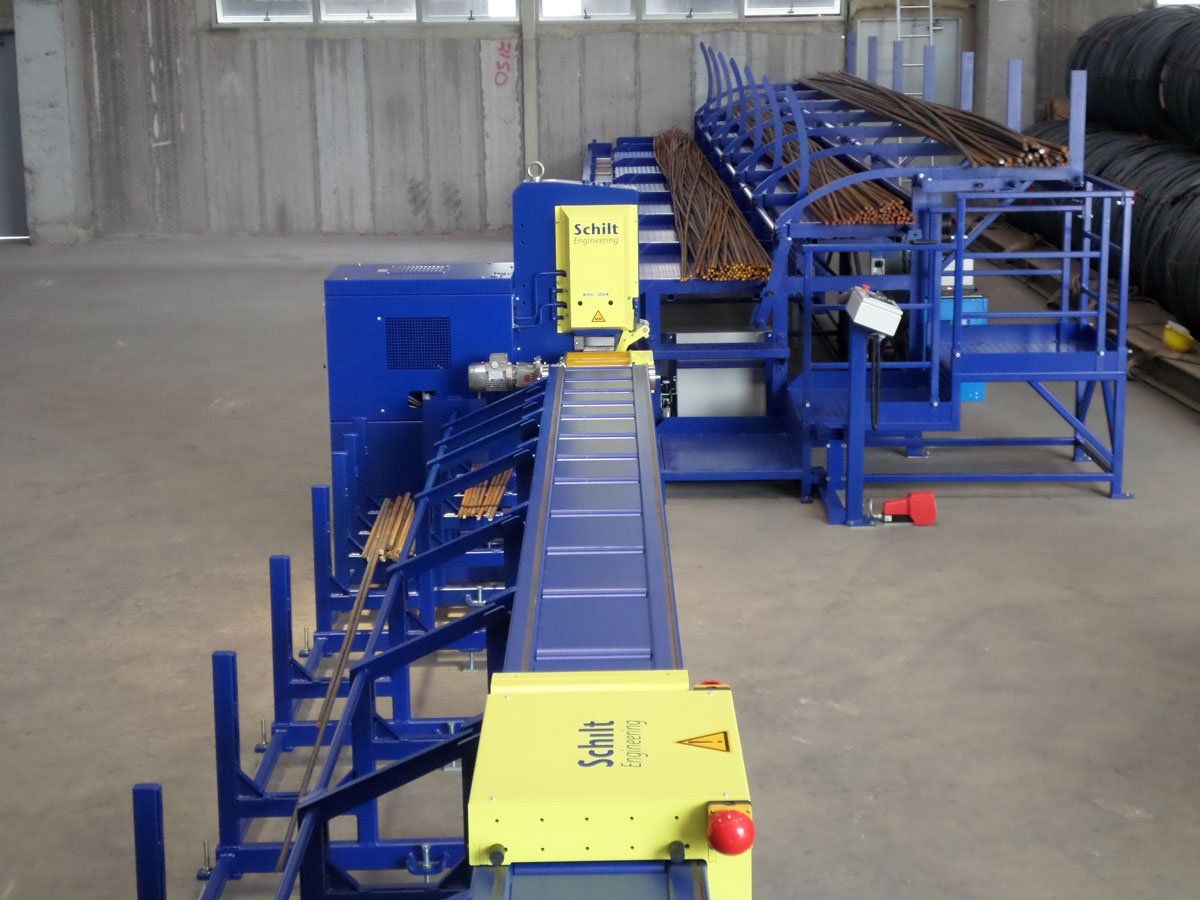

Flexbar-MR / Flexbar-DAE Lager och klippanläggning för stångstål
Flexbar-MR och DAE är respektive en halvautomatisk eller helautomatisk lager och klippanläggning för stångstål. Anläggningen levereras med respektive 3 eller 6 lagerreoler med ejektor-system, automatisk fremföring, avmätning och klippning av stålet. Efter klippning förs stångstålet till projektboxen eller direkt till enkel- eller dubbelbockmaskinen.

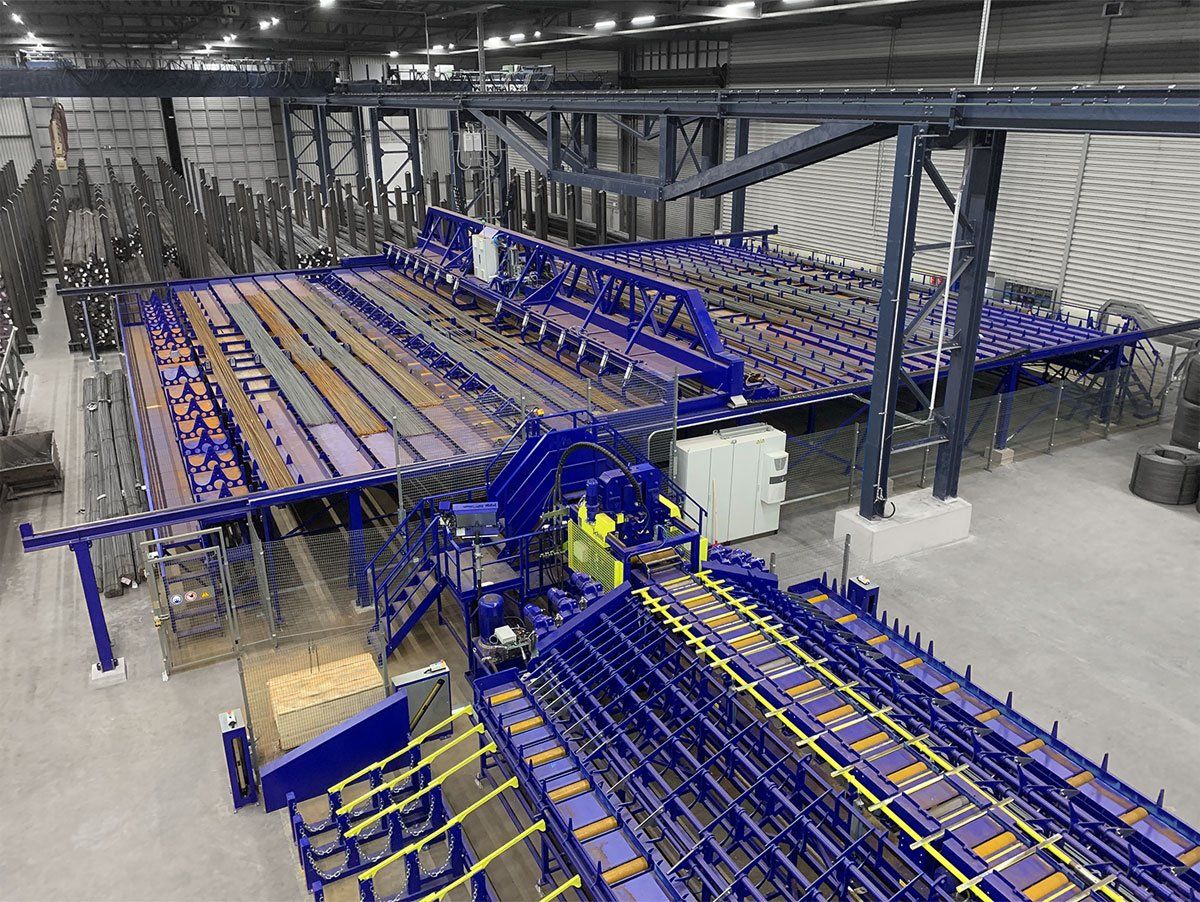

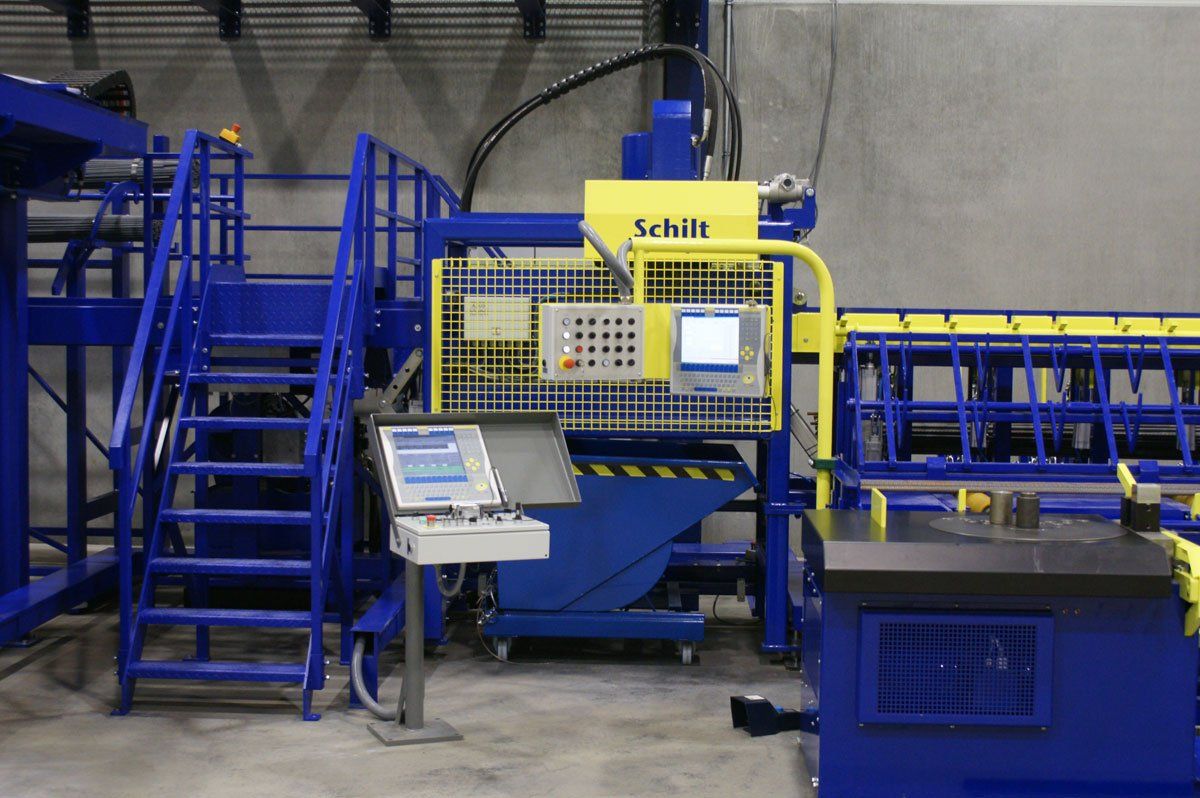

Multibar + ABL Barloader, Automatiskt lager och klippanläggning för stångstål
Multibar automatiskt stångstålsanläggning med hög kapacitet i kombination med ABL stångstålslagersystem med automatiskt laddningssystem, där det levererade stångstålen körs på plats i reolen med den automatiska kranen.
Vi ger gärna råd om optimeringsförslag
CPT - din genväg till ökad effektivitet
